    De reparat inverter sudura Helvi Apex 1700

    Cine ma ajuta sa repar acest aparat de sudura? L-am recuperat de la serviciu fiind casat si parca-mi pare rau sa-l arunc.

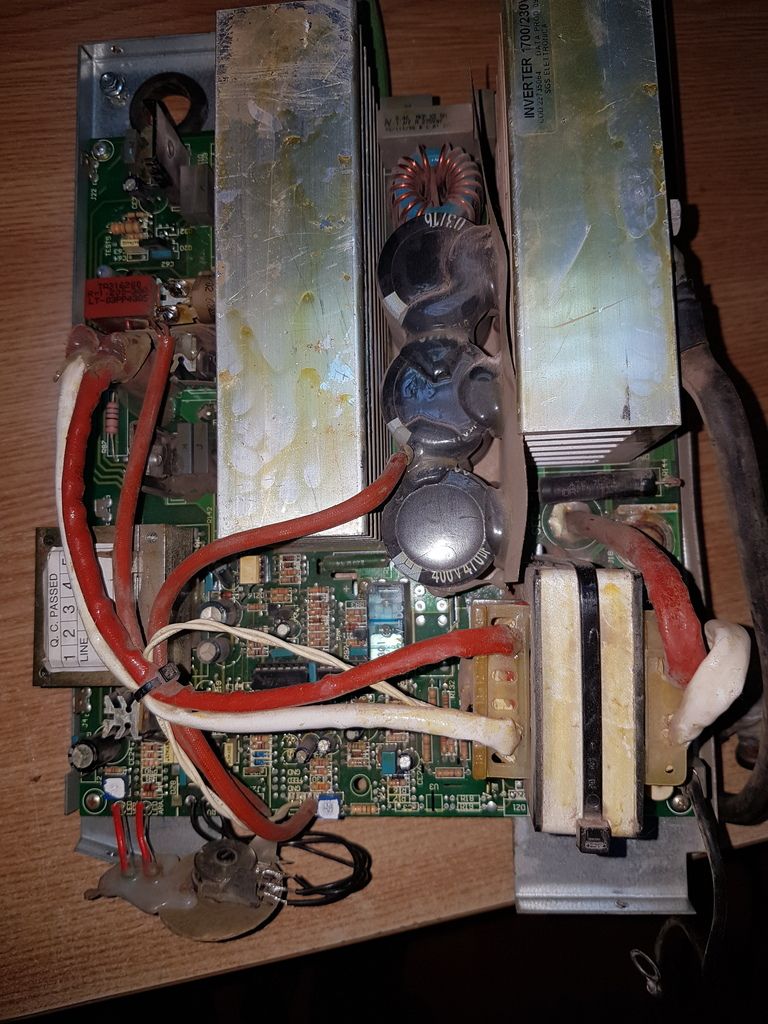

    Schema nu se gaseste pe net asa ca l-am luat babeste aproape piesa cu piesa.

    Nu am osciloscop si mi-e putin frica sa fac masuratori sub tensiune.

    Constructiv este cu tranzistori IGbt iar partea de comanda cu UC3844, mai are un comparator LM339 si un CD40106 pentru control curent.

    Nu gasesc nimic defect (referitor la tranzistori, diode, rezistente de putere) In afara de circuitele integrate am masurat toti semiconductorii.

    Pus sub tensiune am dupa redresare 310V, am tensiuni de comanda (18V) pe integrate, are un releu care cupleaza la 2 sec dupa alimentare si un led verde aprins. Totul pare in reula dar Igbt-urile nu pornesc si deci nu am tensiune pe iesire.

    Am sa cumpar integratele , dar pana atunci ce sa mai testez?







    spersanutiiamulttimpsacitesticanuamsemnatura
